成品展示

正面	接口

功能

• ✅支持隔离耐压1500V直流
• ✅支持4.5V-9V宽压输入
• ✅支持外置电源输入
• ✅支持输入欠压保护
• ✅支持输出过流保护
• ✅支持输出短路保护自恢复
• ✅支持480 Mbps 高速USB信号隔离
• ✅支持1转4接口USB-HUB
• ✅支持ESD静电保护

如遇问题，请向我提出issues

项目参数

• 本项目采用 亚德诺ADUM3165 隔离芯片，以实现高速USB信号隔离；
• 本项目采用 沁恒CH334P 芯片,支持USB-HUB功能；
• 本项目采用 沁恒CH412K 芯片,以实现ESD静电保护功能
• 本项目采用 沁恒CH217K 芯片,以实现USB限流保护功能
• 本项目采用 沁恒CH213K 芯片,以实现外接电源供电功能
• 本项目采用 易川/金升阳VRB0505YMD 隔离电源,以实现电源隔离保护功能

开源协议

本项目遵循CC BY-NC-SA 4.0开源协议，使用本程序时请注明出处并进行版权声明
本项目仅供学习研究，严禁非授权的商业获利，
如果您有更好的建议，欢迎PR

实物图

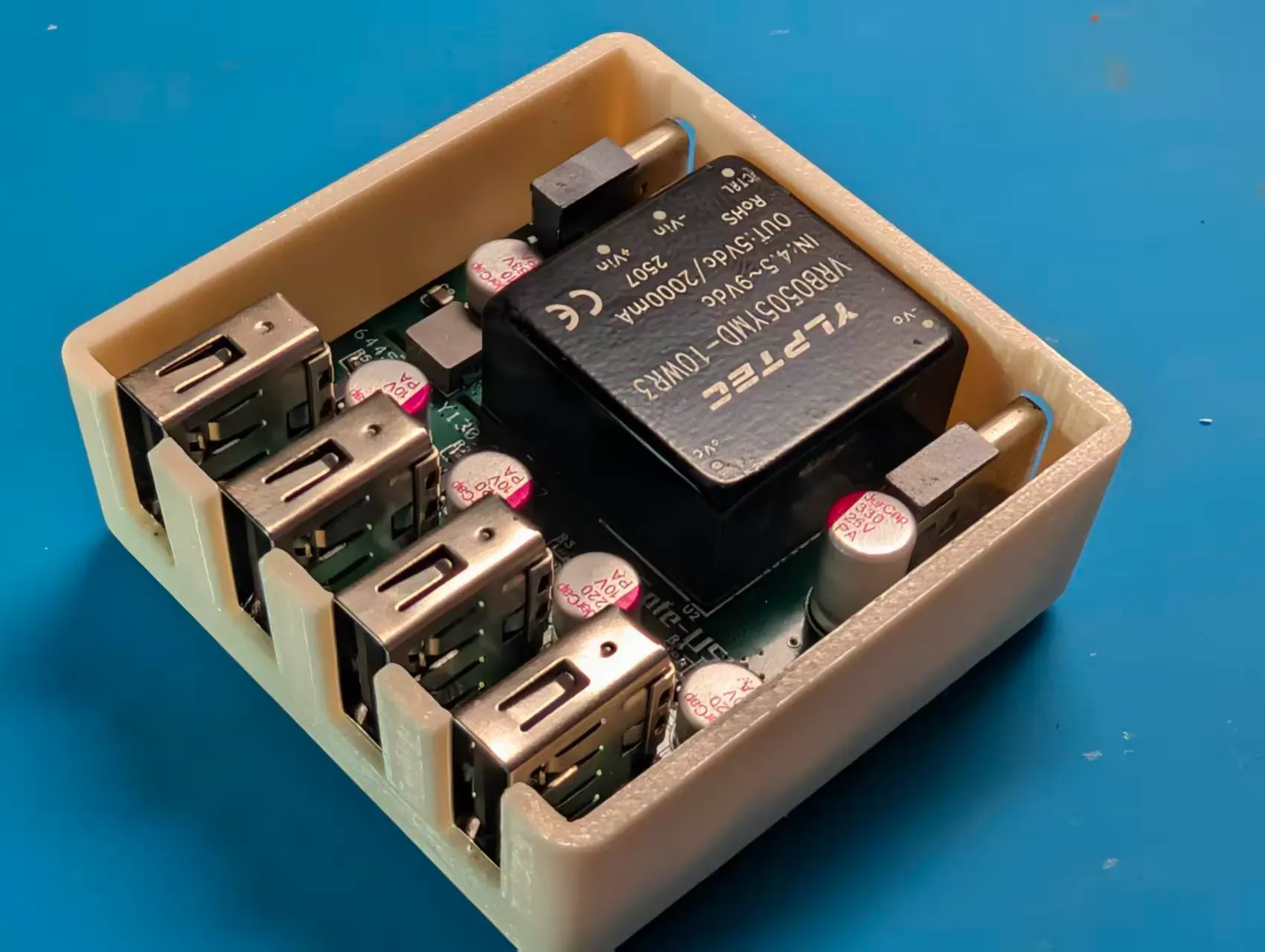

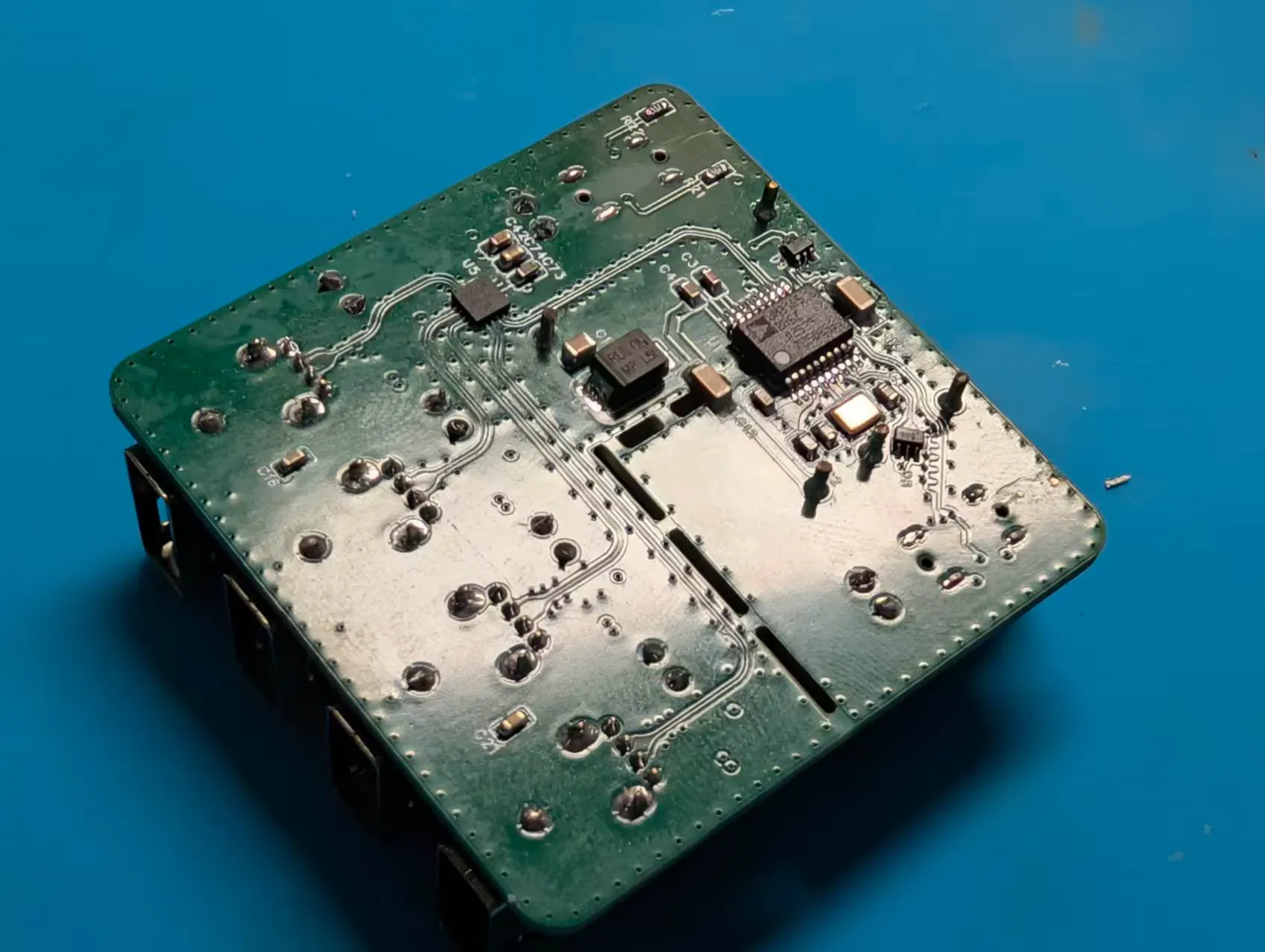

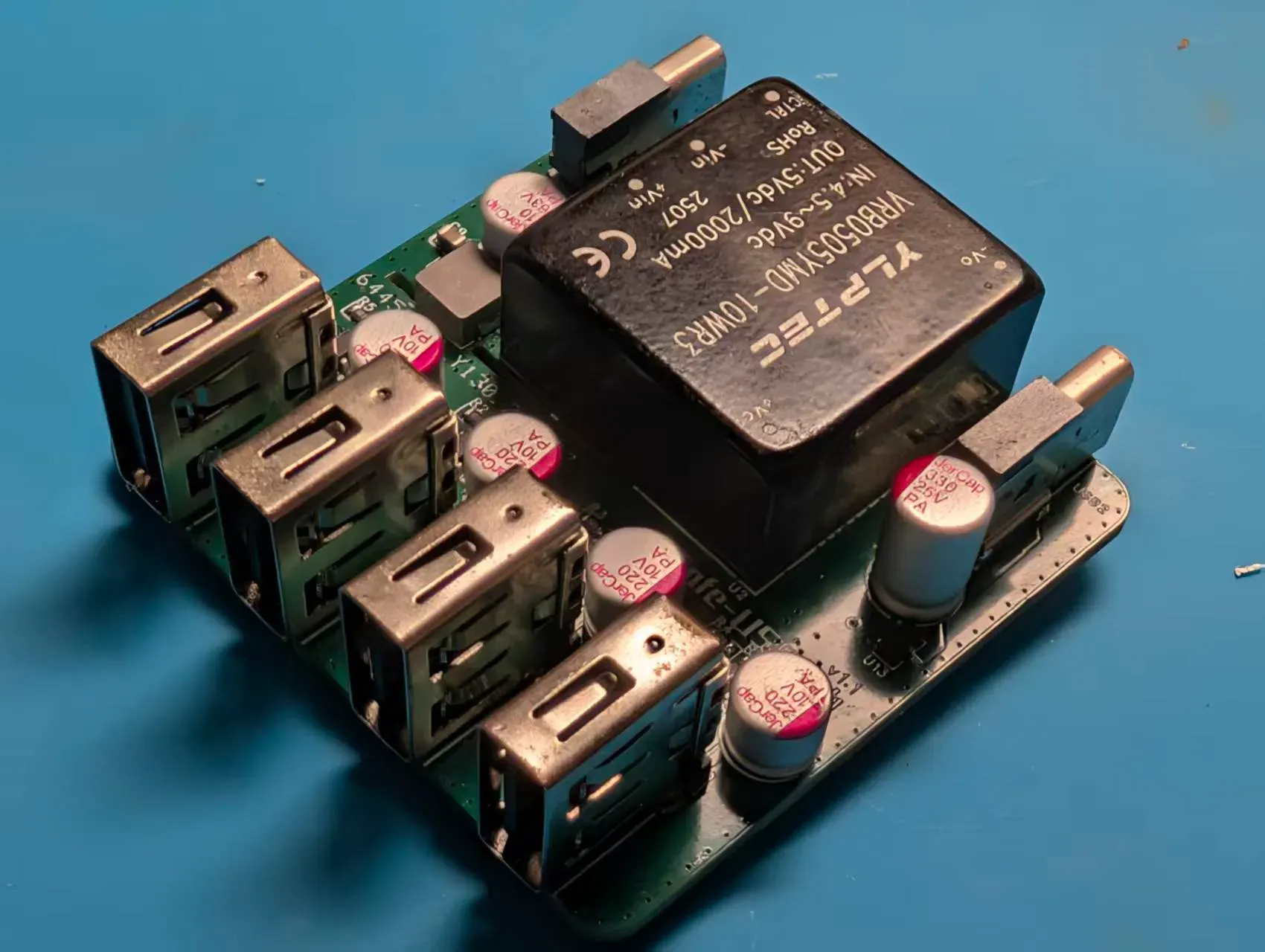

PCB正面	PCB背面

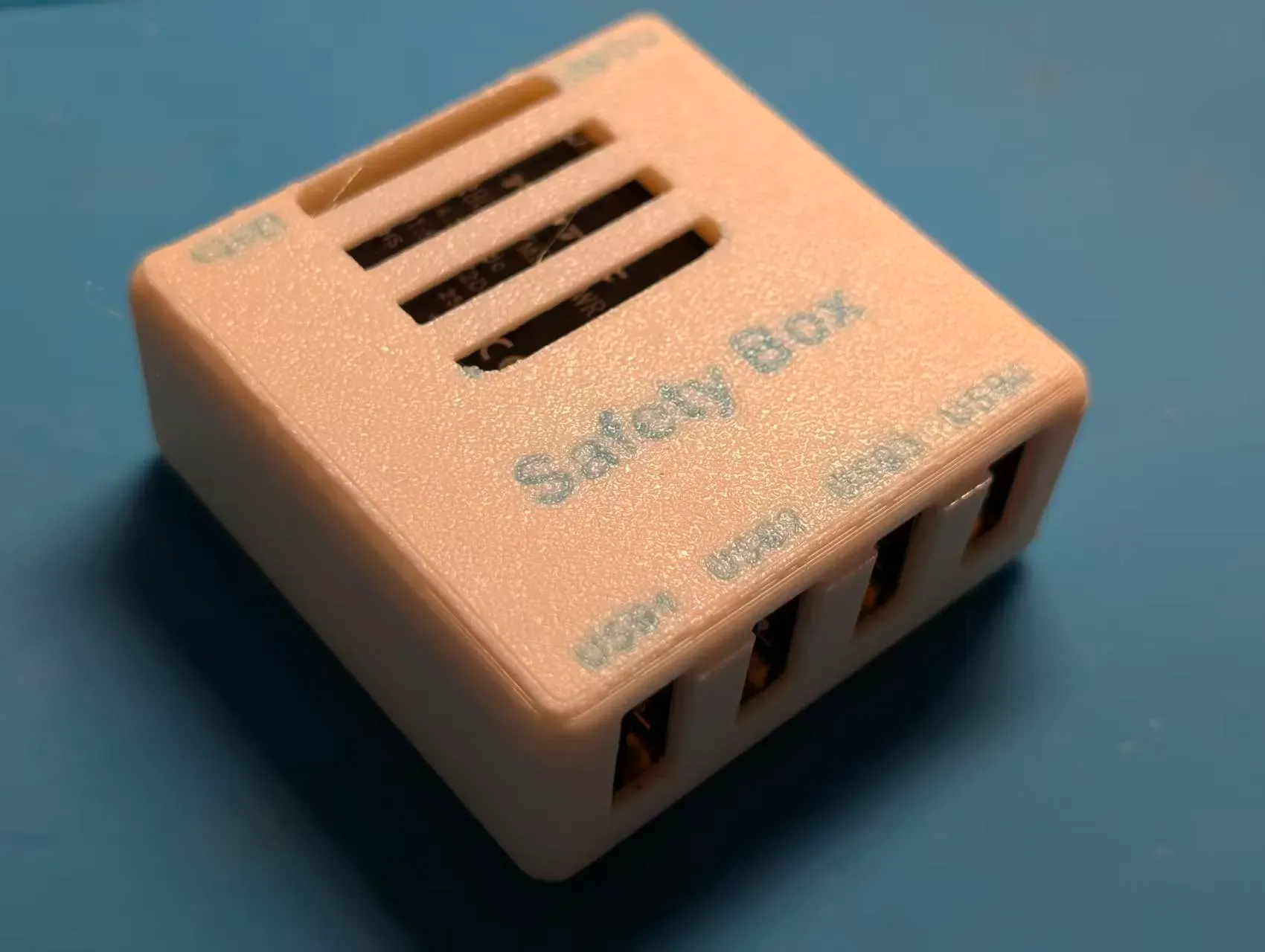

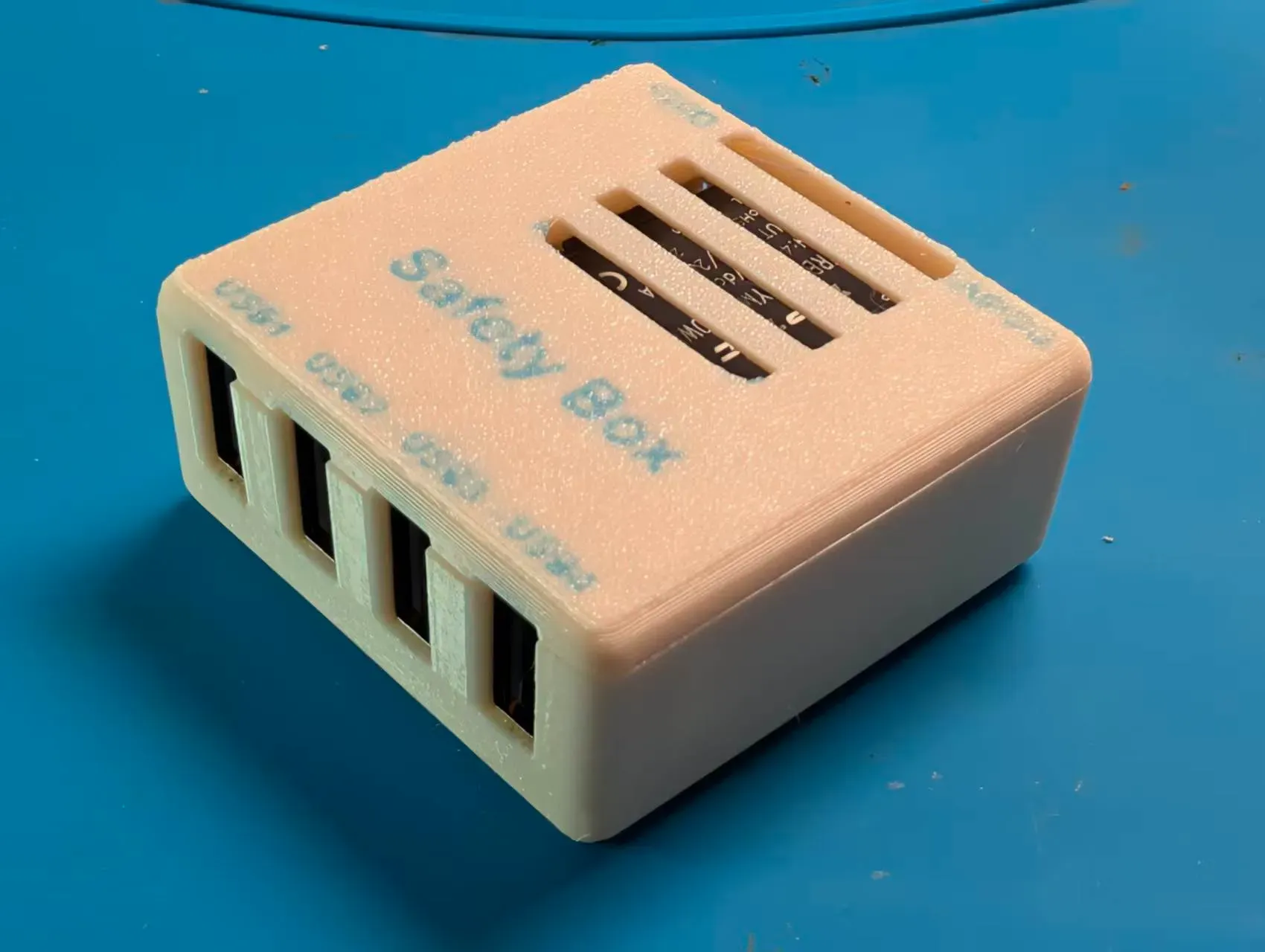

外壳	完整成品

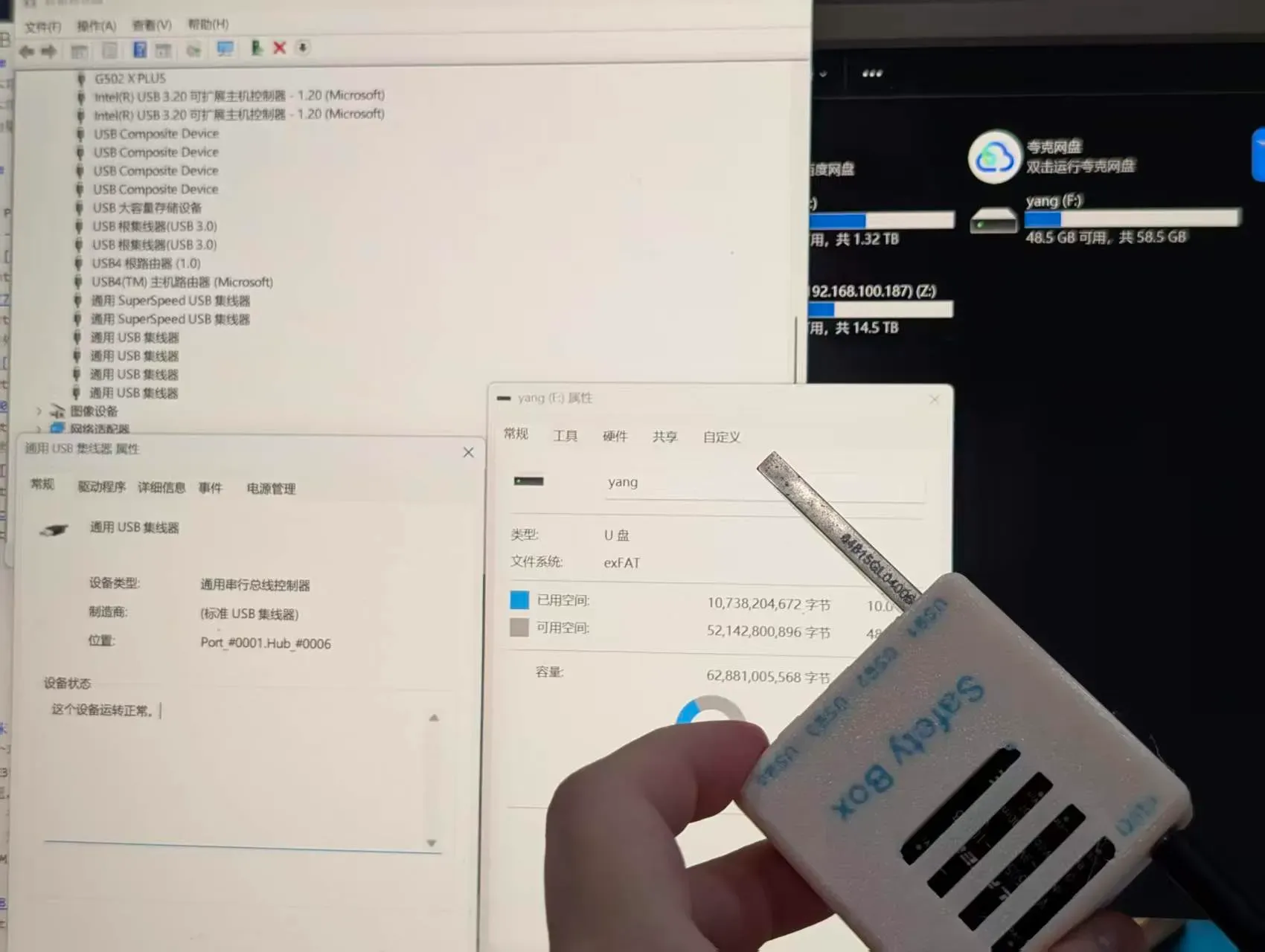

测试验证
