pikvm-cm0

项目文档

简体中文 | English

PIKVM-CM0

一键部署 PiKVM 到 Raspberry Pi CM0 + TC358743 HDMI 采集卡

项目展示

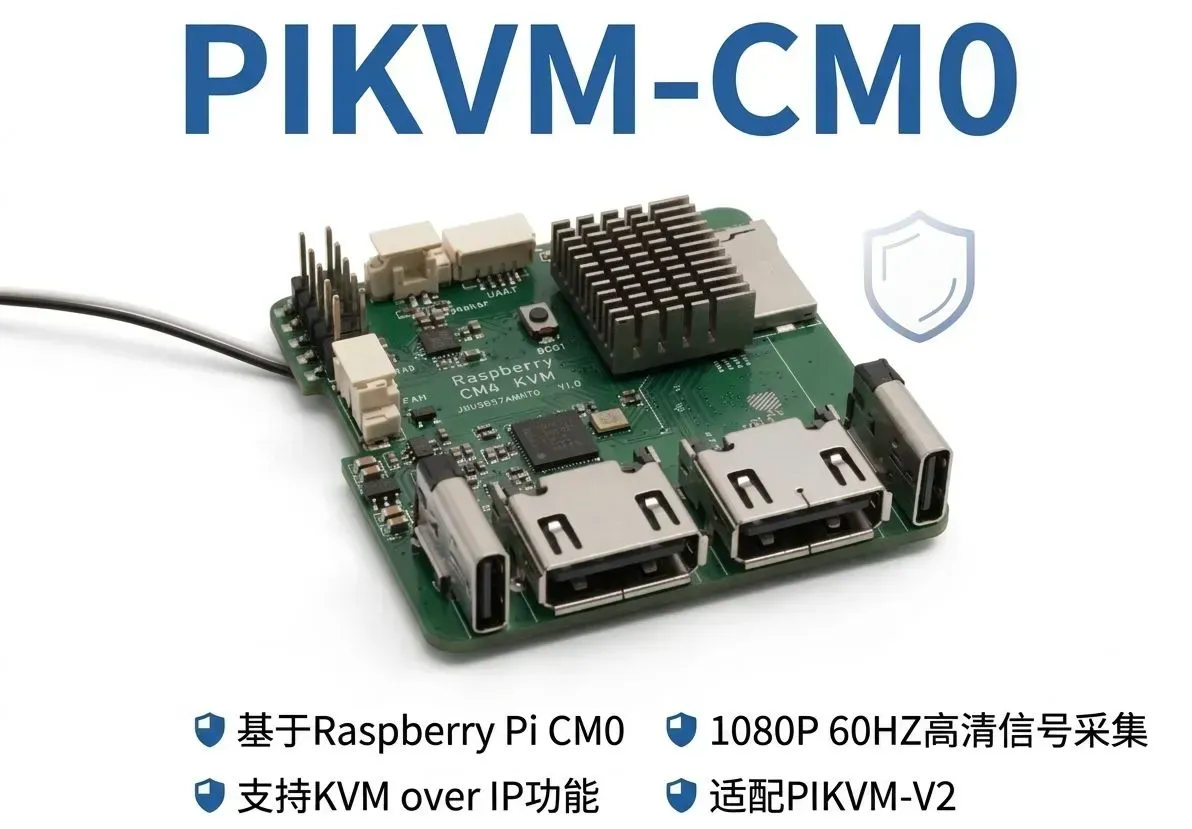

基于树莓派 CM0 的 IPKVM 无线采集卡

硬件项目与图片来源

已有设备的视频优化

已有安装请先阅读 优化与回滚说明，无需重装系统：

git clone https://github.com/JasonYANG170/pikvm-cm0.git
cd pikvm-cm0
sudo bash scripts/install-webrtc.sh       # 可选，适配 Janus 1.1.2 / uStreamer 5.37
sudo bash scripts/apply-optimizations.sh

包含自动 HDMI 时序、1080p50 EDID、硬件编码、自动帧率、Wi-Fi 省电关闭和 H.264/WebRTC。 保留桌面和账号；重启视频服务后需重新登录。已测 1024×768 下本机约 60 fps，不代表 1080p 或浏览器实际帧率。

硬件要求

组件型号
单板计算机Raspberry Pi CM0
HDMI 采集TC358743 HDMI-to-CSI
USB OTGUSB-C OTG 线
存储16GB
电源USB-C 5V/3A 电源

快速部署

1. 准备系统镜像

  1. 下载 Raspberry Pi OS Lite (64-bit)
  2. 使用 Raspberry Pi Imager 烧录到 SD 卡
  3. 在 Imager 中预配置：
    • 启用 SSH
    • 设置用户名密码（如 rbpi-kvm / rbpi-kvm）
    • 配置 WiFi（可选）

2. 首次启动

  1. 插入 SD 卡，连接 HDMI 采集卡和 OTG 线
  2. 开机，等待系统启动
  3. SSH 连接到树莓派：
    ssh rbpi-kvm@<树莓派IP>

3. 一键部署

# 下载完整仓库（部署脚本依赖 configs、scripts、systemd 和 edid）
git clone https://github.com/JasonYANG170/pikvm-cm0.git
cd pikvm-cm0
chmod +x deploy.sh

# 运行部署（约 30-60 分钟）
sudo ./deploy.sh

4. 访问 PiKVM

部署完成后，浏览器打开：

https://<树莓派IP>

默认登录：

  • 用户名：admin
  • 密码：admin

手动部署

如果自动脚本不适用，可以手动执行以下步骤：

步骤 1：更新系统

sudo apt update && sudo apt upgrade -y

步骤 2：安装依赖

sudo apt install -y git wget build-essential cmake \
  libsystemd-dev libjpeg62-turbo libgpiod-dev \
  nginx iptables tesseract-ocr tesseract-ocr-eng \
  python3-dev python3-pip python3-setuptools

步骤 3：编译安装 Python 3.10

cd /tmp
wget https://www.python.org/ftp/python/3.10.9/Python-3.10.9.tgz
tar xzf Python-3.10.9.tgz
cd Python-3.10.9
./configure --prefix=/usr/local
make -j$(nproc)
sudo make install

步骤 4：安装 fruity-pikvm

cd /tmp
git clone https://github.com/jacobbar/fruity-pikvm.git
cd fruity-pikvm
sudo ./install.sh

步骤 5：修复兼容性问题

# 运行修复脚本
sudo ./scripts/fix-compat.sh

步骤 6：应用配置

sudo cp configs/override.yaml /etc/kvmd/override.yaml
sudo cp edid/tc358743-edid.hex /etc/kvmd/tc358743-edid.hex
sudo cp scripts/kvmd-setup.sh /usr/local/bin/kvmd-setup.sh
sudo chmod +x /usr/local/bin/kvmd-setup.sh
sudo cp systemd/kvmd-setup.service /etc/systemd/system/
sudo systemctl daemon-reload
sudo systemctl enable kvmd-setup kvmd kvmd-nginx kvmd-webterm

步骤 7：配置 OTG

# 编辑 /boot/firmware/config.txt，确保有以下内容：
# [all]
# dtoverlay=dwc2,dr_mode=otg
# dtoverlay=tc358743

sudo reboot

配置说明

override.yaml

kvmd:
    msd:
        type: disabled           # MSD 功能（需要额外分区）
    gpio:
        drivers: {}              # GPIO 驱动
        scheme: {}               # GPIO 方案
    hid:
        mouse_alt:
            device: /dev/kvmd-hid-mouse-alt  # 启用双鼠标模式
    streamer:
        resolution:
            default: 1920x1080       # 实际采集自动跟随 HDMI 源
        desired_fps:
            default: 0               # 自动帧率
        cmd:
            - "/usr/bin/ustreamer"
            - "--device=/dev/kvmd-video"
            - "--format=uyvy"    # TC358743 输出格式
            - "--dv-timings"
            - "--encoder=M2M-VIDEO"
            # ... 其他参数

kvmd-setup.sh

启动时自动执行：

  • 创建 /dev/kvmd-video 符号链接
  • 设置 EDID
  • 由 uStreamer 持续跟随 DV timings，支持源设备晚开机
  • 修复权限

boot/config.txt

[all]
dtoverlay=dwc2,dr_mode=otg    # USB OTG 设备模式
dtoverlay=tc358743             # TC358743 HDMI 采集驱动
enable_uart=1                  # 启用串口

已知问题与解决方案

1. 黑屏 / NO SIGNAL

原因：EDID 未设置或 HDMI 源设备未输出信号

解决：

sudo systemctl stop kvmd
sudo /usr/local/bin/kvmd-setup.sh
sudo systemctl restart kvmd

2. 分辨率显示 640x480

原因：DV timings 未正确设置

解决：

v4l2-ctl --device /dev/video0 --query-dv-timings
# 使用 scripts/apply-optimizations.sh 启用 --dv-timings 自动同步。

3. 鼠标键盘无响应

原因：USB OTG 连接问题

检查：

# 在被控设备上运行 lsusb，应看到 PiKVM 设备
lsusb | grep -i pikvm

# 检查 HID 设备
ls -la /dev/hidg*

# 测试写入
sudo sh -c 'echo -ne "\x00\x00\x04\x00\x00\x00\x00\x00" > /dev/hidg0'

解决：

  • 确认使用 OTG 线（不是充电线）
  • 确认连接到树莓派的 USB-C 口
  • 尝试被控设备的其他 USB 口

4. 切换鼠标模式

在 Web 界面点击 System 菜单，切换：

  • Absolute：绝对定位（默认，适合桌面系统）
  • Relative：相对定位（适合 BIOS/UEFI）

5. libjpeg.so.8 缺失

# 从源码编译 libjpeg-turbo（带 JPEG8 ABI）
cd /tmp
wget https://github.com/libjpeg-turbo/libjpeg-turbo/archive/refs/tags/2.1.5.tar.gz
tar xzf 2.1.5.tar.gz
cd libjpeg-turbo-2.1.5
mkdir build && cd build
cmake -DCMAKE_INSTALL_PREFIX=/usr -DWITH_JPEG8=1 ..
make -j$(nproc)
sudo make install
sudo ldconfig

6. libgpiod.so.2 缺失

# 从源码编译 libgpiod 1.6.x
cd /tmp
wget https://mirrors.edge.kernel.org/pub/software/libs/libgpiod/libgpiod-1.6.4.tar.xz
tar xf libgpiod-1.6.4.tar.xz
cd libgpiod-1.6.4
./configure --prefix=/usr --enable-tools=no --enable-tests=no --disable-bindings
make -j$(nproc)
sudo make install
sudo ldconfig

文件结构

fruity-pikvm-deploy/
├── README.md              # 本文档
├── deploy.sh              # 一键部署脚本
├── configs/
│   ├── override.yaml      # kvmd 配置
│   └── boot-config.txt    # 树莓派启动配置
├── scripts/
│   ├── kvmd-setup.sh      # 启动脚本
│   └── fix-compat.sh      # 兼容性修复脚本
├── systemd/
│   └── kvmd-setup.service # systemd 服务
└── edid/
    ├── v2-hdmi.hex        # PiKVM V2 EDID
    └── tc358743-edid.hex  # TC358743 EDID

许可证

本项目基于 fruity-pikvm 和 PiKVM 开源项目。
